지하 매설배관 현장에서 부식 방지 작업을 할 때 다들 직류(DC) 전류만 신경 쓰기 쉽습니다. 정류기에서 나오는 전기가 직류이고, 지하철 누설 전류도 직류이다 보니 “교류(AC)는 부식을 안 일으킨다”고 옛날 교과서에서 배운 대로 생각하는 분들이 아직도 계십니다.
하지만 고압 송전선로(154kV, 345kV)나 KTX 같은 교류 전기철도 인근을 병행해 지나는 매설배관 현장에 가보면 완전히 딴판입니다.
배관 직관부의 피복 손상부 한 뼘에서 교류 유도 전압 때문에 배관이 송곳으로 찌른 듯 1~2년 만에 뚫려버리는 ‘교류(AC) 간섭 부식’ 사고가 속출하고 있거든요.
고압 전선 아래에 묻힌 배관이 왜 교류 때문에 녹슬어 사라지는지, 그리고 현장에서 이 교류 유도 전류를 어떻게 땅으로 안전하게 뺄 수 있는지 실무 노하우를 속 시원히 풀어드리겠습니다.
1. 전선관을 건드리지도 않았는데 배관에 전기가 흐르는 이유
고압 송전선과 배관이 닿지도 않았는데 왜 배관에 교류 전압이 걸릴까요?
원인은 바로 ‘전자기 유도(Electromagnetic Induction)’ 현상 때문입니다.
고압 송전선에 엄청난 양의 교류 전류가 흐르면, 전선 주위에 강한 교류 자기장이 형성됩니다. 이 자기장이 인근 지중에 묻힌 쇠붙이 배관을 계속 통과하면서, 배관 자체가 하나의 거대한 유도 안테나 역할을 해 배관 내부에 교류 전압(AC Voltage)이 만들어지는 것이죠.
[고압 송전선 (154kV/345kV)] ──> 강력한 교류 자기장 형성
│
▼
[병행 매설배관 (유도 안테나)] ──> 배관 표면에 교류 유도전압(AC) 발생
│
▼
[피복 손상부 (Pin hole)] ──> 고밀도 교류 전류 집중 방출 ──> 급격한 AC 점식 발생
배관 전체가 매끄러운 절연 피복으로 싸여 있다면 전기가 밖으로 빠져나가지 못하고 갇혀있겠지만, 핀홀이나 용접부 미세 손상부 하나가 노출되는 순간 그 좁은 틈으로 고밀도의 교류 전류(AC Current Density)가 땅속으로 뿜어져 나옵니다.
이때 배관 표면의 보호 피막이 파괴되면서 급격한 교류 부식이 터지게 됩니다.
2. 현장에서 AC 부식이 시작되는 위험 기준점
현장에서 멀티미터로 배관 전위를 잴 때 직류(DC) 관대지전위만 재지 마시고, AC 전압 모드로 놓고 교류 유도전압을 같이 찍어보셔야 합니다.
- 교류 유도전압(AC Voltage): 지표면 기준전극 대비 배관의 AC 전압이 15V(AC) 이상 나오면 일단 ‘위험 구역’으로 지정해야 합니다.
- 교류 전류밀도(i_AC): 가장 정확한 지표입니다. 배관 피복 손상부(1cm² 쿠폰 기준)에서 측정된 교류 전류밀도가 30 A/m²를 초과하면 배관이 매우 빠른 속도로 파여 나가고 있다는 경고 신호입니다. (100 A/m² 초과 시 1년 내 관통 위험)
3. 현장 실무자가 챙겨야 할 AC 간섭 방재 3대 솔루션
고압선 인근 배관의 교류 부식을 막으려면, 배관을 보호하는 직류(DC) 전기는 그대로 유지하면서 유해한 교류(AC) 전기만 골라서 땅으로 빼주는 정교한 배설 장치를 설치해야 합니다.

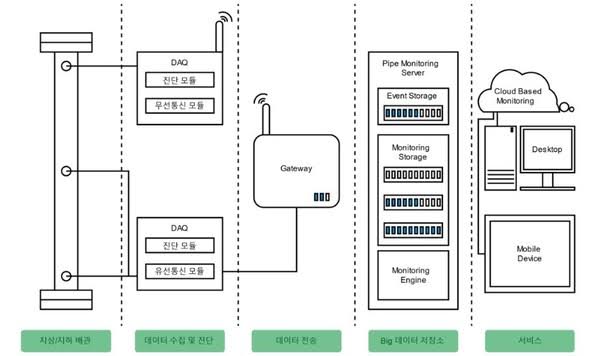

지하 매설 배관 모니터링 시스템. 출처: 기계설비신문
| 방재 설비 | 현장 실무 적용 및 작동 원리 | 핵심 효과 |
|---|---|---|
| SSD (솔리드 스테이트 탈커플러) | 배관과 접지극 사이에 SSD 연결 | DC 방식전류는 차단하고 유해 AC 유도전류만 접지극으로 바이패스 |
| 아연 띠 양극 (Zinc Ribbon) | 송전선 병행 구간 배관 하부에 아연 띠 평행 매설 | 배관의 접지 저항을 낮춰 AC 전압을 누그러뜨리고 희생양극 역할 병행 |
| 구라디언트 매트 (Gradient Mat) | 밸브 박스 및 TB 주변 지표면에 금속 망 매설 | 작업자가 밸브를 만질 때 일어날 수 있는 감전 감응 전압 차단 |
4. 현장 엔지니어의 한마디
송전선 아래 묻힌 배관은 정류기 직류 전위가 -1,000mV로 아무리 완벽하게 나와도, 교류 유도 전압이 20V 넘게 걸려있으면 피복 구멍 틈새로 배관이 녹아내립니다. 직류 전위만 믿고 있다가 교류 부식에 뒷통수를 맞게 되는 것이죠.
고압 송전선이나 교류 철로와 500m 이내로 병행하는 관로라면 반드시 AC 전압과 AC 전류밀도를 정기적으로 측정하세요.
그리고 교류 전압이 높게 튄다면 SSD(Solid State Decoupler)와 아연 띠 양극을 조합하여 유도 전기를 땅으로 빠져나가게 물길을 터주는 것! 이것이 교류 부식의 위협으로부터 매설배관을 지키는 가장 확실한 현장 방재 노하우입니다.
